使用MPLAB® X开发AVR® MCU – 从头写一个C程序框架

从新建一个空白程序开始，从头写一个程序框架，能有助于更好的理解MPLAB® X开发环境所提供的各种编程资源。

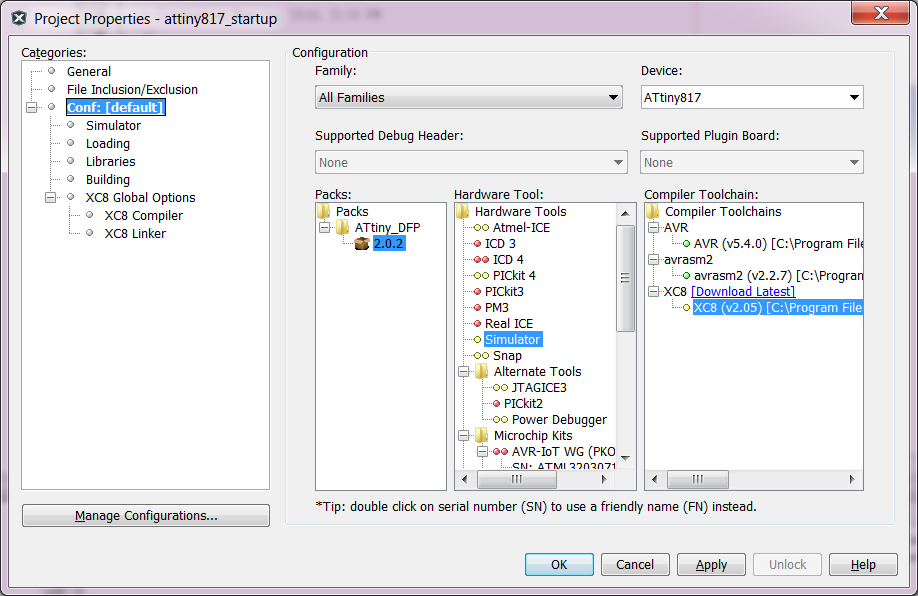

1. 新建一个空白程序。其项目属性如下：



2. 新建main.c文件
在Projects列表页面中，选中项目名称，点右键，通过弹出菜单，新建main.c文件。

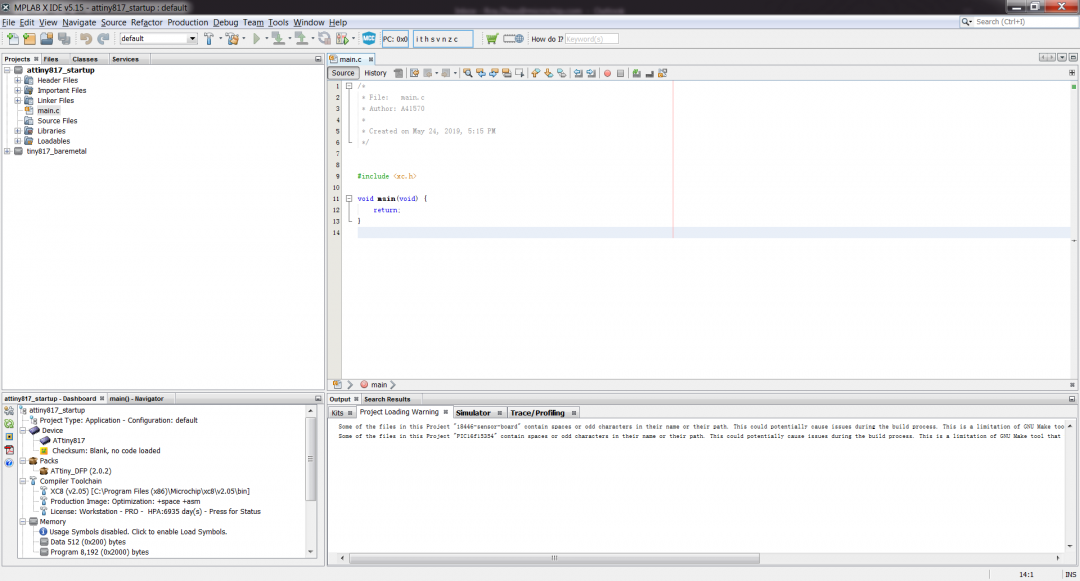

Main.c中默认已经有了几行代码: 包含xc.h头文件和主函数main()。



3. 头文件结构

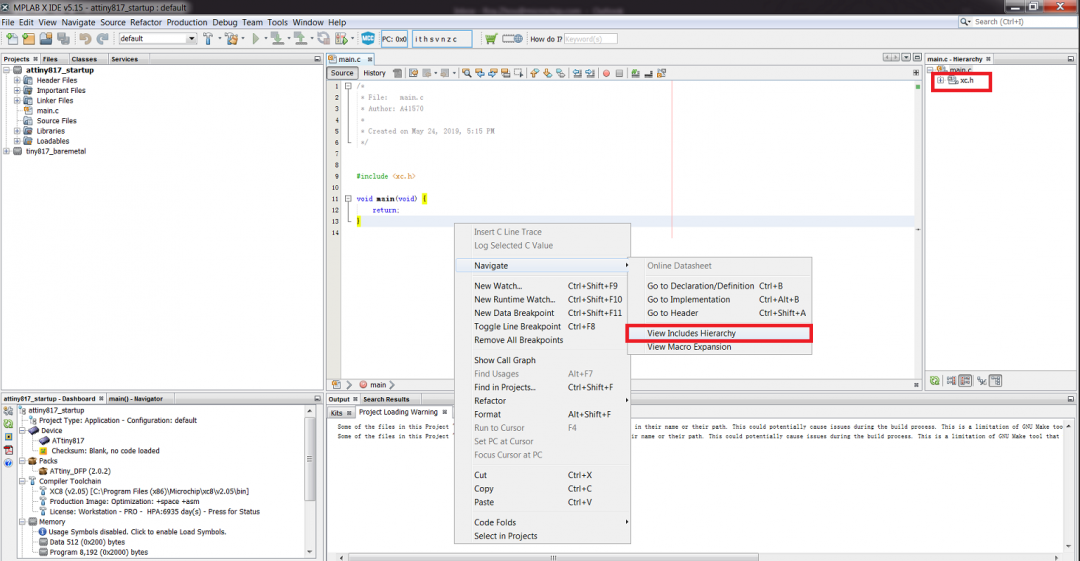

在main.c文件编辑区，右键，Navigate -> View Includes Hierarchy, 可以查看xc.h，以及下层包含的头文件。

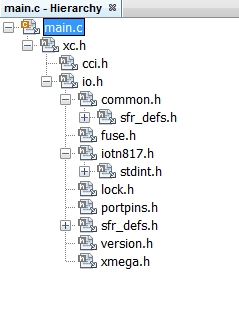

当前main.c文件的头文件包含结构：

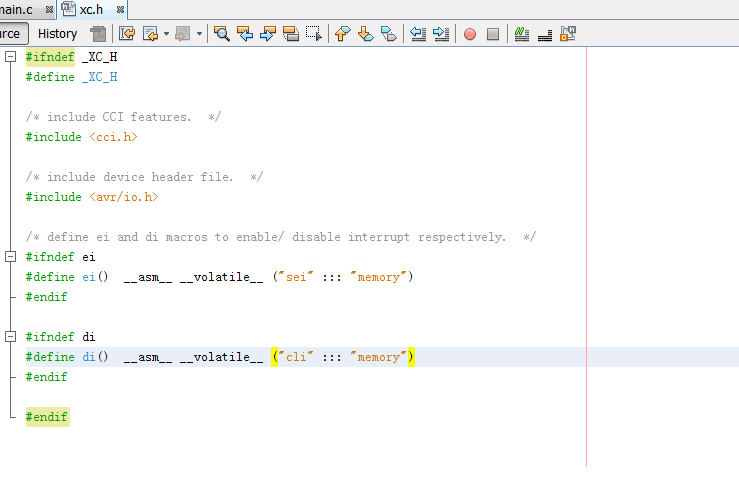

xc.h 头文件中，主要是对cci.h 和avr/io.h进行了包含，并且定义了使能/禁止中断的宏定义。

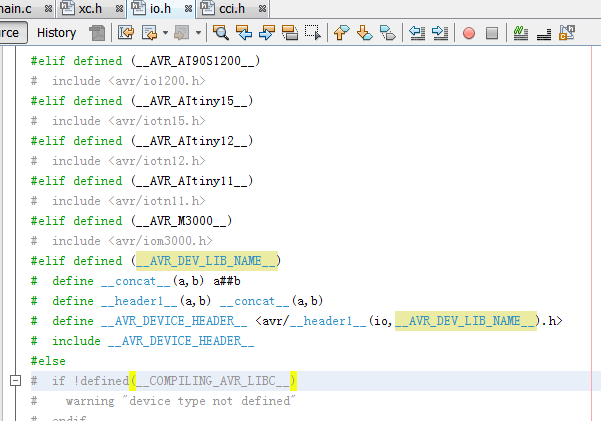

Avr/io.h文件，是通用的“索引”型头文件，对各个AVR器件的头文件进行了条件包含。

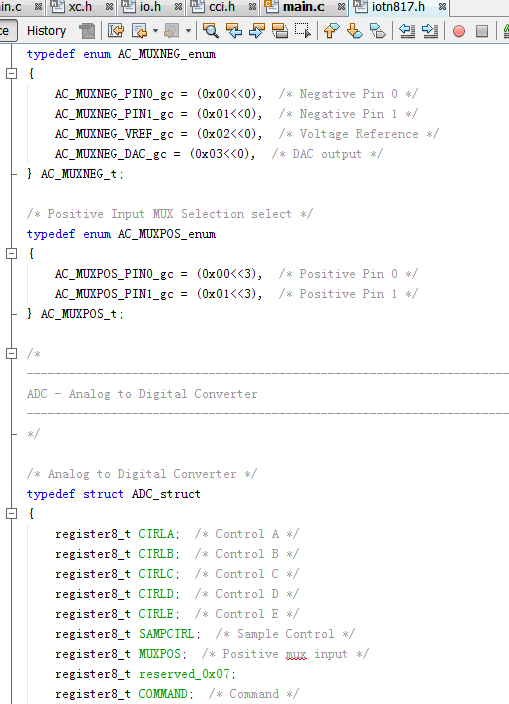

Iotn817.h 文件具体定义了ATtiny817芯片的IO口，外设寄存器等信息。



4. IO口操作

    PORTA.DIR = 0x55;
    PORTA.OUTSET = 0x55;
    uint8_t pinvalue = PORTA.IN & 0xAA;
    PORTA.OUTTGL = 0x55;

数据类型uint8_t 是标准头文件stdint.h中定义，根据上面的头文件结构，已经包含，所以不需要再进行包含。


5. 中断
-        包含中断头文件
#include <avr/interrupt.h>

-        中断处理函数：
ISR(NVMCTRL_EE_vect){
//添加中断处理函数代码
}
-        中断使能函数 ei() 或 sei().
-        中断禁止函数 di() 或 cli()


6. 延迟

-        定义 F_CPU 宏为系统频率
#define F_CPU 33333333 //3.3MHz

-        包含延迟头文件
#include <util/delay.h>

-        使用延迟函数
    _delay_ms(1000);


7. FUSE

FUSES =
{
        .APPEND = 0,
        .BODCFG = ACTIVE_DIS_gc | LVL_BODLEVEL0_gc | SAMPFREQ_1KHz_gc | SLEEP_DIS_gc,
        .BOOTEND = 0,
        .OSCCFG = FREQSEL_20MHZ_gc,
        .SYSCFG0 = CRCSRC_NOCRC_gc | RSTPINCFG_UPDI_gc,
        .SYSCFG1 = SUT_64MS_gc,
        .WDTCFG = PERIOD_OFF_gc | WINDOW_OFF_gc,
};
Fuse结构体定义在iotn817.h中
